쿼터턴
90°회전 액츄에이터

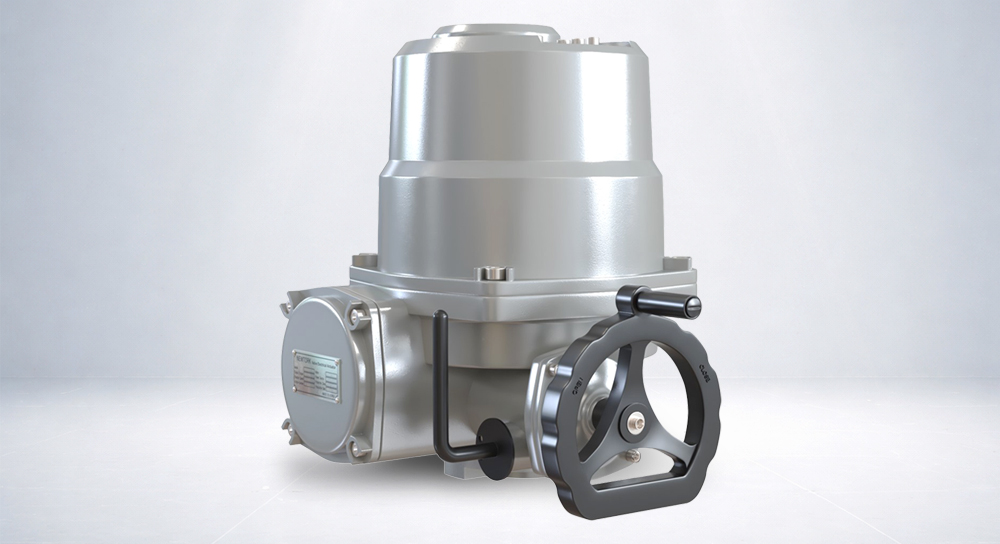

NTIT 시리즈
볼 밸브, 버터플라이 밸브와 같은 회전형 밸브 또는 댐퍼 등에 사용되는 스마트 액츄에이터입니다.
특장점
자가진단 기능
내부 제어 오류를 감지하고 상태표시창에 에러 원인을 표시해 신속한 진단 및 조치가 가능합니다.
개도 발신 기능
중앙 제어실에서 밸브의 개도를 확인할 수 있도록 4-20mA를 출력하는 기능이 기본 사양으로 탑재되어 있습니다.
자동 상 수정 및 교정 기능
전원 공급 시 상 회로를 구별하는 기능이며, 잘못된 결선으로 인해 모터가 역회전 및 파손 손상을 예방합니다.
실시간 상태표시창
토크, 명령, 상태, 에러 알람 등 실시간 제품 상태를 확인할 수 있습니다.
데이터 기록 기능
최근 명령 및 에러를 기록하여 유지보수 시 유용하게 활용할 수 있습니다.
구간속도제어기능
특정 구간에서 운전-정지-운전을 반복하도록 설정할 수 있어 다양한 공정 조건에 대응합니다.
과토크 감지 및 해결 기능
과도한 토크가 감지되면 모터의 정·역회전을 반복해 유체 압력을 활용함으로써 문제 해결을 지원합니다.
정밀 토크 및 위치 측정
고정밀 엔코더와 압력 센서를 통해 정확한 토크 및 위치 측정이 가능하며, 상태표시창에서 이 변화량을 1% 단위로 확인할 수 있습니다.
비간섭 디자인
전자제어부 커버를 열지 않고 적외선 리모컨으로 세팅이 가능하여 현장의 먼지나 습기 등의 침투를 방지합니다.
제원
방수 등급
IP68 (15m, 90시간)
온도
기본: -30°C ~ +70°C (-34℉ ~ +158℉)
정격토크
100~2000Nm
기어박스 추가 시, 더 높은 토크 산출 가능
옵션
비례제어
8개의 상태 접점
Modbus 통신 모듈 외
90°회전 액츄에이터

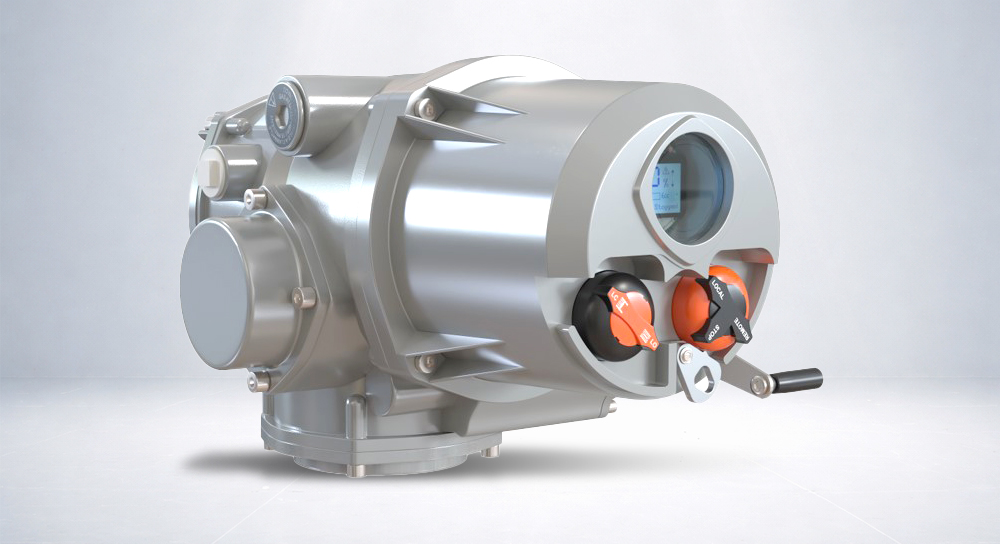

NTIR 시리즈
소형 밸브를 위해 디자인된 제품으로 볼 밸브, 버터플라이 밸브와 같은 회전형 밸브 또는 댐퍼 등에 사용되는 스마트 액츄에이터입니다.
특장점
개도 발신 기능
중앙 제어실에서 밸브의 개도를 확인할 수 있도록 4-20mA를 출력하는 기능이 기본 사양으로 탑재되어 있습니다.
자동 상 수정 및 교정 기능
전원 공급 시 상 회로를 구별하는 기능이며, 잘못된 결선으로 인해 모터가 역회전 및 파손 손상을 예방합니다.
실시간 상태표시창
토크, 명령, 상태, 에러 알람 등 실시간 제품 상태를 확인할 수 있습니다.
정밀 토크 및 위치 측정
고정밀 엔코더와 압력 센서를 통해 정확한 토크 및 위치 측정이 가능하며, 상태표시창에서 이 변화량을 1% 단위로 확인할 수 있습니다.
비간섭 디자인
전자제어부 커버를 열지 않고 적외선 리모컨으로 세팅이 가능하여 현장의 먼지나 습기 등의 침투를 방지합니다.
제원
방수 등급
IP67
온도
기본: -30°C ~ +70°C (-34℉ ~ +158℉)
정격토크
50~500Nm
옵션
비례제어
8개의 상태 접점
Modbus 통신 모듈 외
90°회전 액츄에이터

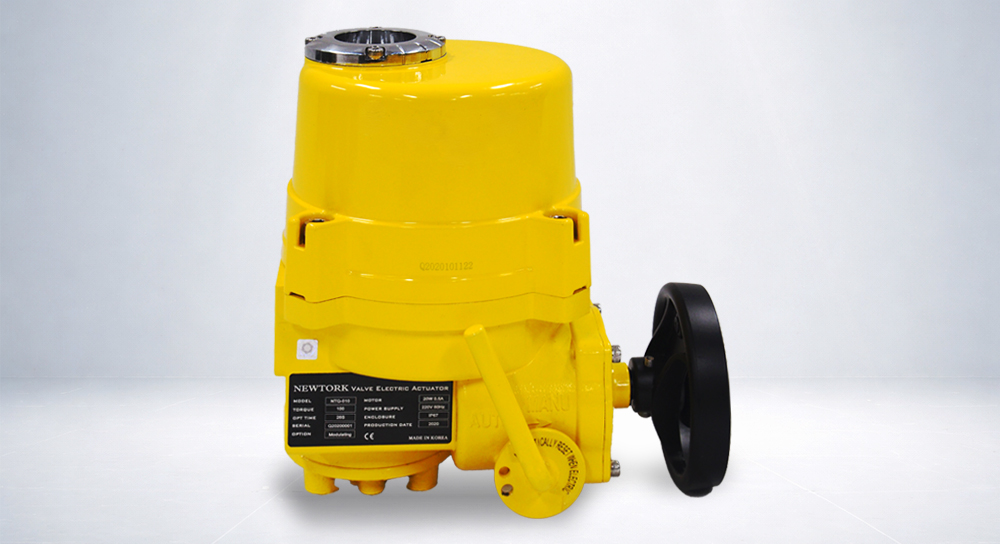

NTQ 시리즈
NTIT, NTIR과 함께 회전형 밸브, 댐퍼 등에 사용되는 기계식 토크 & 리미트 스위치가 탭재된 베이직 액츄에이터입니다.
특장점
개도 발신 기능
중앙 제어실에서 밸브의 개도를 확인할 수 있도록 4-20mA를 출력하는 기능이 기본 사양으로 탑재되어 있습니다.
자체 잠금
이중 웜기어로 밸브의 역방향 토크에 대해 개도 변위를 방지하는 기능이 있습니다.
열 보호 장치
과열로 인한 손상을 방지하기 위해 높은 기동 토크와 고효율을 달성하도록 특수 설계된 절연 등급 F class모터입니다.
